康復輔具定制-骨折夾板
醫療背景
針對于一般的閉合性骨折患者，常用夾板固定法進行醫治。常見夾板的材料為石膏夾板和高分子夾板。使用3D掃描技術結合3D打印技術可以制造出定制化夾板，較傳統方法更為美觀、輕便。
病例描述
患者前臂骨折，治療后需要外部短期固定。
醫生需求：
美觀、堅固、輕便。
建模過程：

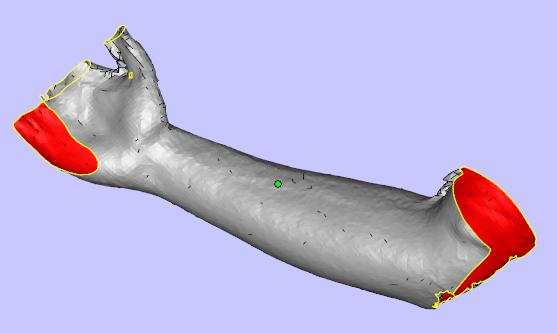

首先掃描患者前臂外觀，獲得三維模型數據如下：
患者的前臂掃描模型

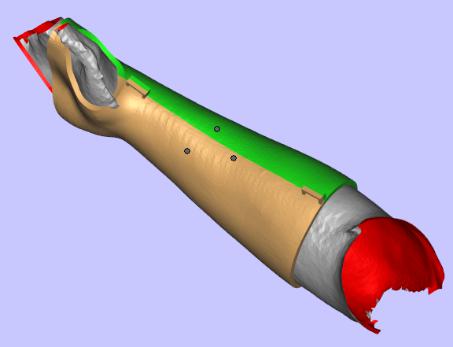

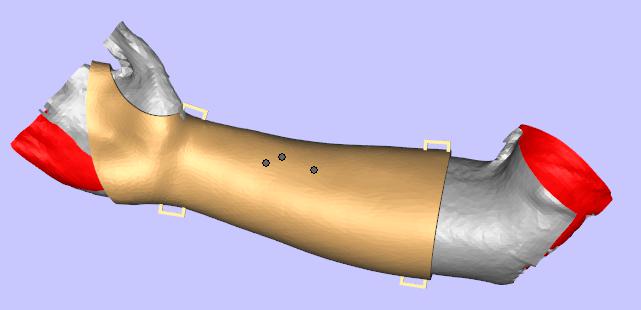

其次基于患者的前臂模型，設計符合患者手臂形態的夾板模型，分內外夾板，便于患者穿戴，如下圖所示。
定制夾板模型
模型打印：
考慮患者的舒適程度和穿戴后的美觀程度，在保證夾板強度的前提下，將夾板設計成鏤空外觀，并3D打印出來，如下圖所示。
個性化定制骨折夾板
適用科室：
骨科、皮膚科、外科
